ダイハツキャストにCN-RA04WDとドラレコ&ETCを設置

傷男  2018/10/31 20:38
取付画像 1/5
詳細
メーカー
ダイハツ
車種
その他 ダイハツ車
タイプ別
SDタイプ
ナビゲーション機種
CN-RA03WD
オプション
ETC車載器
取付け場所
自宅
取付け費用
1万円未満
取付け金具/コード他
変換カプラー、リアカメラ接続カプラーなど
コメント

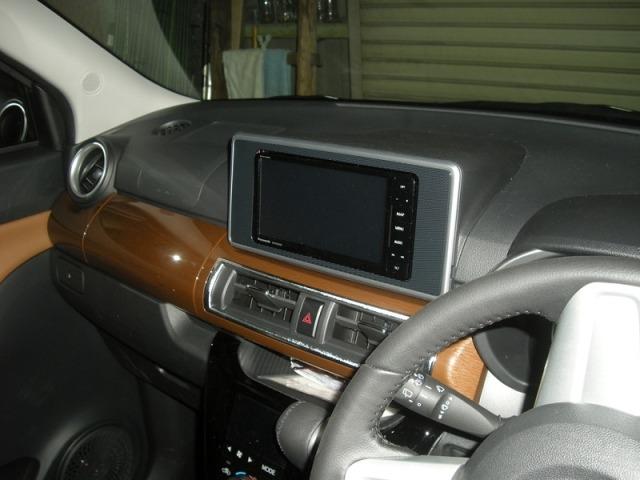

ダイハツキャストのスタイル(Gターボ“プライムコレクション SA ?”)をナビ無しで購入しました。純正ナビは高いし、車屋も車両本体を全然値引きしてくれなかったので、自分で装着することにしたので工賃無料です。

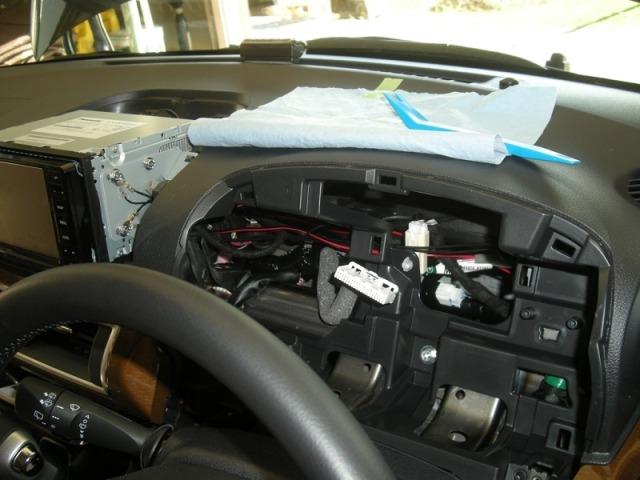

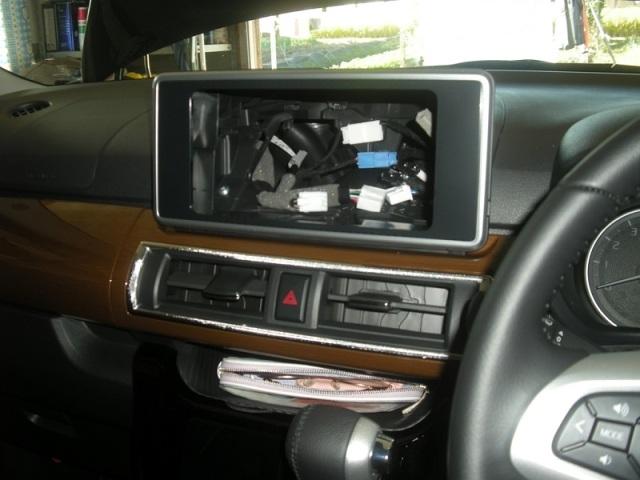

キャストのGターボ“プライムコレクション SA ?”にはダッシュボードの中に純正ナビのカプラーがあるので、社外ナビを買ってもナビ本体との変換カプラーを買い増しすれば、基本的にカプラー又はギボシ端子を接続するだけで作業が済みます。
リアカメラも純正が元々付いているので、変換カプラーとバックの時に画面を切替える変換器を付けると機能しました。

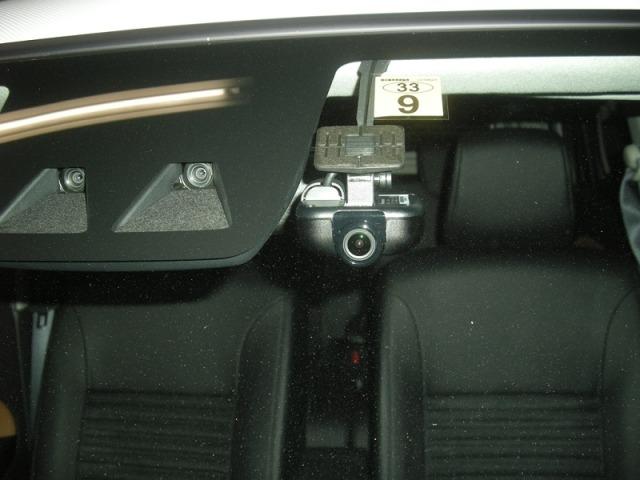

ついでに、ETC2.0(CY-DSR140D)とドラレコ(CA-DR02D)も付けましたが、何のトラブルも無く装着できました。
ただ、初めての経験だったので作業時間は12時間くらいかかったと思いますが、上手な人ならもっと早くできると思います。
特にドラレコやETC設置にはAピラーの内貼りやメーターパネルを外す作業が発生しました。

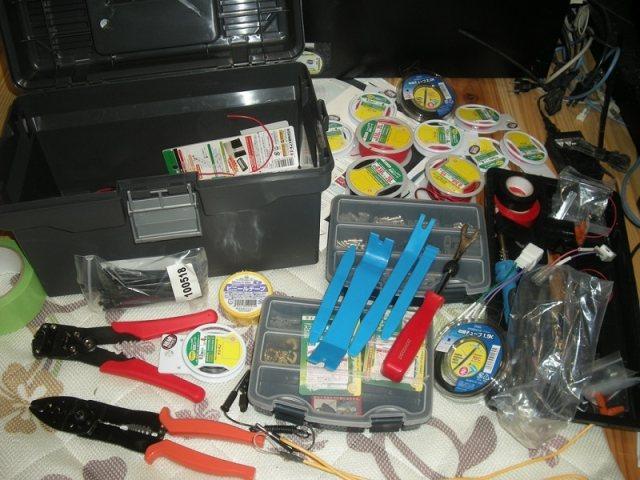

キャストにナビを設置する場合、工具としては内貼り剥がしとプラスドライバー、メガネレンチくらいがあれば、作業はできます。

私の場合、フットライトを付けたかったので、イルミ電源をギボシ端子などを使い分岐したので、電工ペンチやワイヤーストリッパー、0.5sqのコードやクワ端子等々も購入しました。

この投稿のナビの選択画面にCN-RA03WDしかなかったのですが、実際の取付けはCN-RA04WDです。

※「My取付紹介」に掲載された取付例はユーザーの皆様による参考事例です。お取り付けの際には保安基準に従い、正しく取り付けください。
Entry
この記事のコメント一覧
  • 2018/11/01
    ご自分で装着ご苦労様です。
    工賃無料がいいですね。
    作業時間が12時間は本当にお疲れ様です。
    写真を見ていると素晴らしい出来上がりが伺えます。
    安全運転で素敵なカーナビライフをお楽しみください。
    大変参考になった

  • 2018/11/04
    投稿者です。

    追加情報です。
    GPSアンテナがダッシュボードの上に置くのは見てくれが悪いので、
    メーターパネルを外してその後ろに設置しました。
    ちゃんと電波を拾ってくれました。

    ETCは光ビーコンの関係で仕方なくダッシュボード上に設置しています。
    どちらともいえない
