ロードスターND NR-Aに取り付けました

ユウ カジマ  2016/04/14 19:27
取付画像 1/5
詳細
メーカー
マツダ
車種
ロードスター
タイプ別
ポータブルタイプ
ナビゲーション機種
CN-GP550D
オプション
選択してください
取付け場所
自宅
取付け費用
1万円未満
取付け金具/コード他
コメント
NR-Aにはナビの設定がないので外付けナビ必要です
7インチは大きいのでこのモデルがベストです

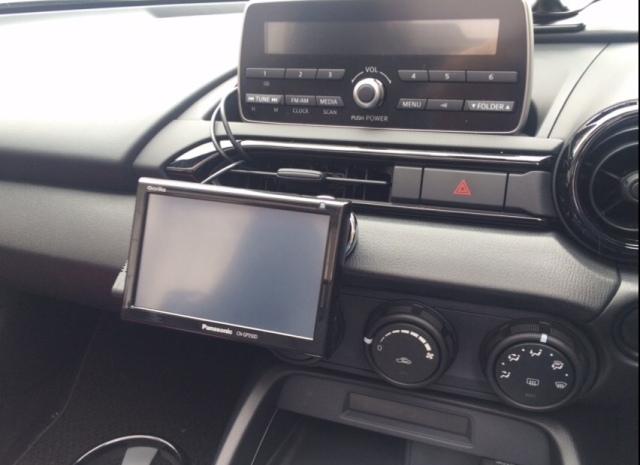

写真1は取り付け完成図です

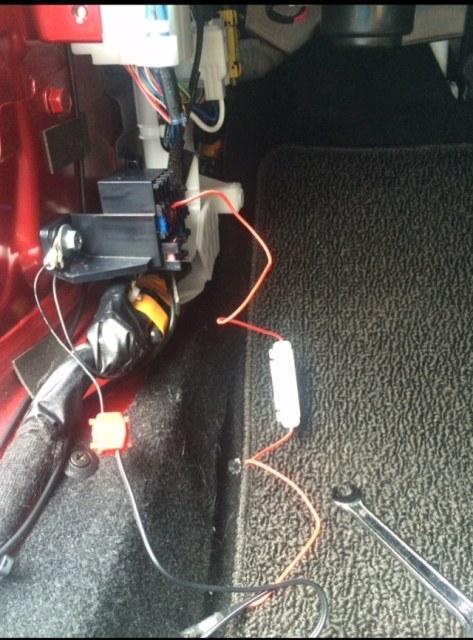

写真2は電源を取ったところです ヒューズボックスから電源を取りました 市販のシガーソケット付きのケーブルを買いました ナビとのシガーソケット固定は出来れば抜け防止の機構が付いたものが良いと思います

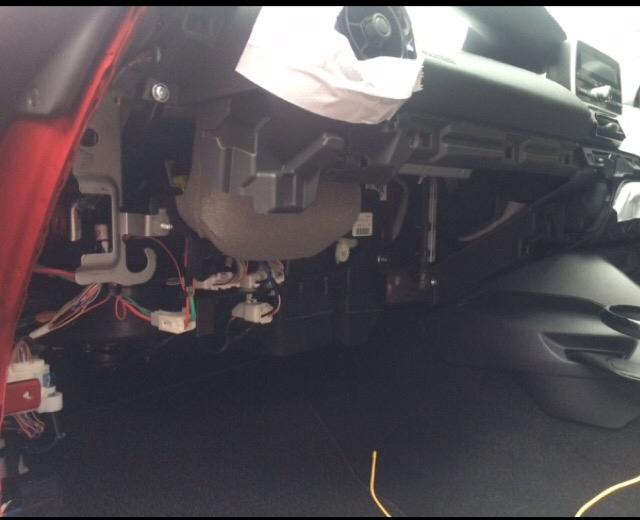

写真3はケーブル取り回しのため配線を固定していきます
目標はセンターのエアコン吹き出し口へ持っていきます

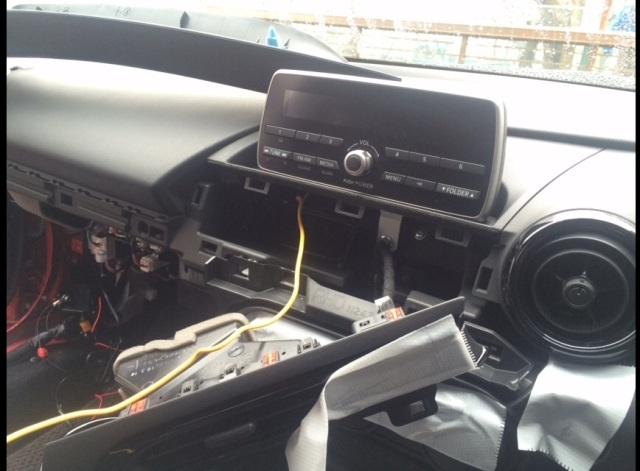

写真4は吹き出し口からナビのACコードを出すところです
吹き出し口を分解してACコードを通します

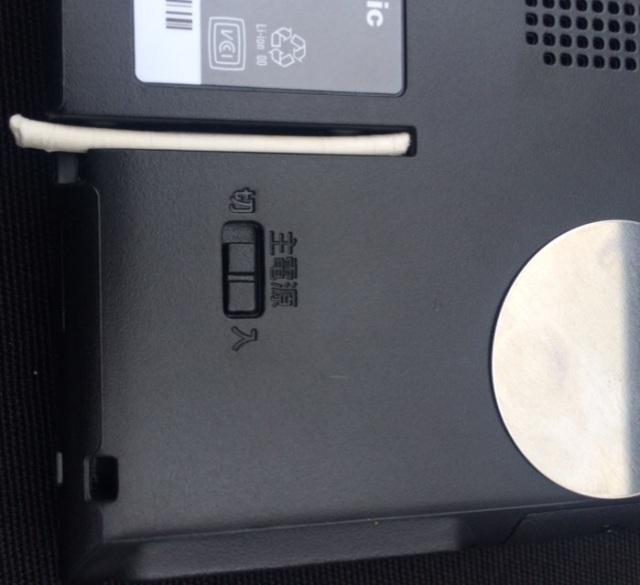

写真5は今回マグネットで固定しているので ナビを動作させるために
綿棒の綿をとり棒だけを刺しました
これでナビが正常に動きます

この位置だとシフトの邪魔にもならないし
ハザードも、押せるし
エアコンのコントロールもできます

※「My取付紹介」に掲載された取付例はユーザーの皆様による参考事例です。お取り付けの際には保安基準に従い、正しく取り付けください。
