コロナエクシヴ ST202 3S-GE車

ジオノスキー博士  2019/03/10 19:06
取付画像 1/3
詳細
メーカー
トヨタ
車種
コロナシリーズ
タイプ別
SDタイプ
ナビゲーション機種
CN-F1XVD
オプション
選択してください
取付け場所
自宅
取付け費用
1万円未満
取付け金具/コード他
コメント
カーオーディオを自分で取り付けできる人なら
●ETC2.0 CY-ET2500VD
●ドラレコ CA-DR02SD

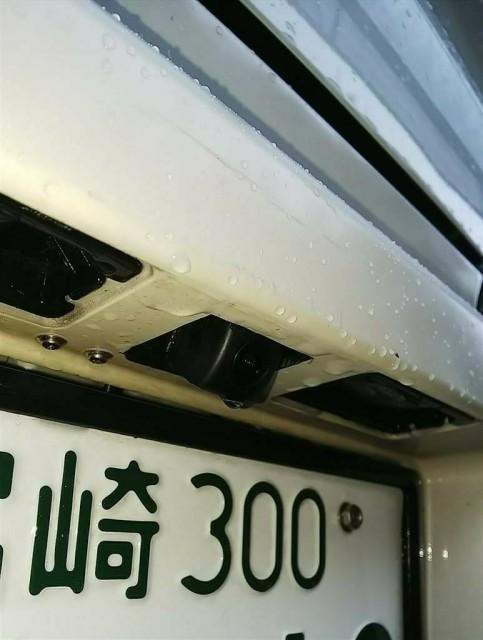

●リアカメラ CY-RC90KD
ともに自分で付けられます。
センターコンソールを外し、ECUに繋がっている縦の3連コネクターが手前にあるので1番下のコネクターのオレンジ線が速度信号、赤/白線がバック信号です。

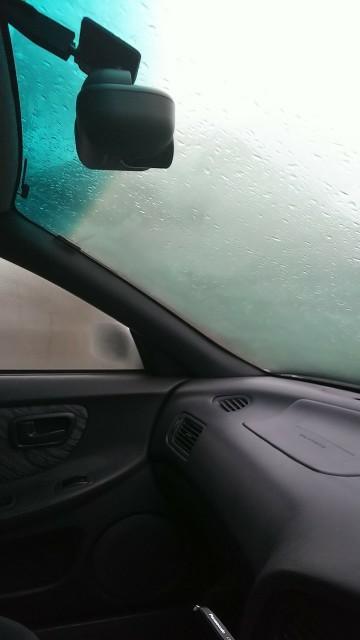

GPSアンテナはルームミラー裏辺りにドラレコ、ETCアンテナともに装着。それとテレビアンテナ線がありAピラーのカバー内は線だらけなので左右均等に別けた方が良いかな?

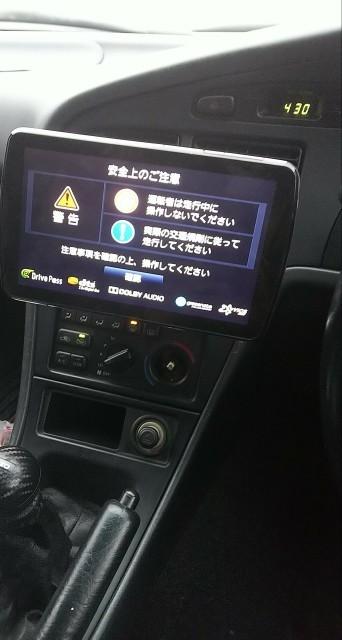

配線が終わると一度ディスプレイモニターを仮付けし各種信号がナビに来てるのを確認してからコンソール類を元に戻さないとモニターが本付け出来ません(デカいから当然)。
